Luftdurchlässe

Luftdurchlässe bilden den Übergang aus dem Luftverteilungssystem in den Arbeitsraum. Sie haben maßgeblichen Einfluss auf die Form der Luftströmung im Arbeitsraum, dem Energieaustausch zwischen der Zuluft und der Raumluft und somit auf das Raumklima.

Luftdurchlässe gehören zu den wichtigsten Bestandteilen einer RLT-Anlage. Deshalb müssen sie mit Sorgfalt bemessen, ausgewählt, montiert und einreguliert werden, um:

  • Zugluft für die Beschäftigten,
  • Kurzschlussströmung zwischen Zu- und Abluft und
  • Schallemissionen in Arbeitsräumen zu vermeiden.

Prinzip eines Deckenluftauslasses

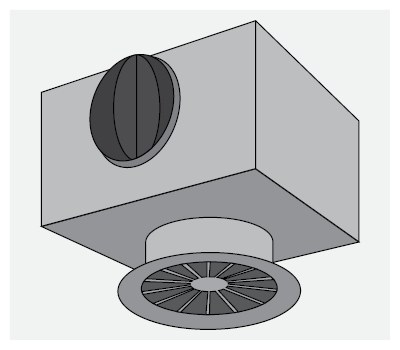

 Prinzip eines Drallauslasses



Durch die Anordnung und Ausführung der Zuluftdurchlässe wird die Luftführung im Arbeitsraum bestimmt. Die Einstellung (Volumenstrom, Wurfweite und Strahlbreite) eines Zuluftdurchlasses erfolgt durch Richtungs- und Mengen-Einregulierungsvorsätze. Deshalb ist es besonders wichtig, bei der Prüfung/Abnahme von RLT-Anlagen an den Zuluftdurchlässen die Volumenströme einzuregulieren. Dabei ist u. a. zu prüfen, ob für den erforderlichen Volumenstrom die richtigen Zuluftdurchlässe ausgewählt wurden.

Luftauslass 1Luftauslass 2
